Relé controlador MSR41 Micro 400

Referencia: 440R-P221AGS

Marca: Allen Bradley

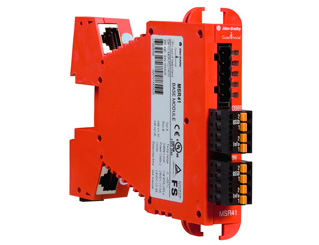

Relé de seguridad MSR41

Es un módulo de control simple de encendido/apagado para la cortina de luz de seguridad GuardShield Micro 400. Este dispositivo de seguridad, Categoría 4, SIL CL3 tiene un par de PNP de estado sólido, con OSS de 400 mA para la conexión directa con el dispositivo de conmutación final. Cuando se requieren salidas de relé de seguridad, el MSR41 permite fácilmente la interconexión de hasta tres módulos de expansión del relé de seguridad MSR45E, cada uno de los cuales proporciona un par de salidas del relé de seguridad. Simplemente conecte los conectores de cable plano de la parte trasera del MSR41 a cada uno de los módulos del MSR45E para lograr una serie de interconexiones para las dos OSSD PNP y las seis salidas de relé N.A.

Este relé de seguridad MSR41 del montaje en riel DIN de 22.5 mm sólo puede configurarse a través de configuraciones de cableado. Este módulo de relé no acepta la configuración a través del software pero puede utilizarse sólo para diagnóstico. Los conectores de terminal del resorte extraíbles en el MSR41 permiten un cableado fácil en el dispositivo como también la configuración de cableado en modo de operación.

El restablecimiento manual/automático y el inicio/reinicio pueden configurarse cambiando simplemente el cableado (vea los ejemplos).

Características generales:

Categoría 4 según EN 954-1
SIL CL3 IEC 61508, IEC 62061

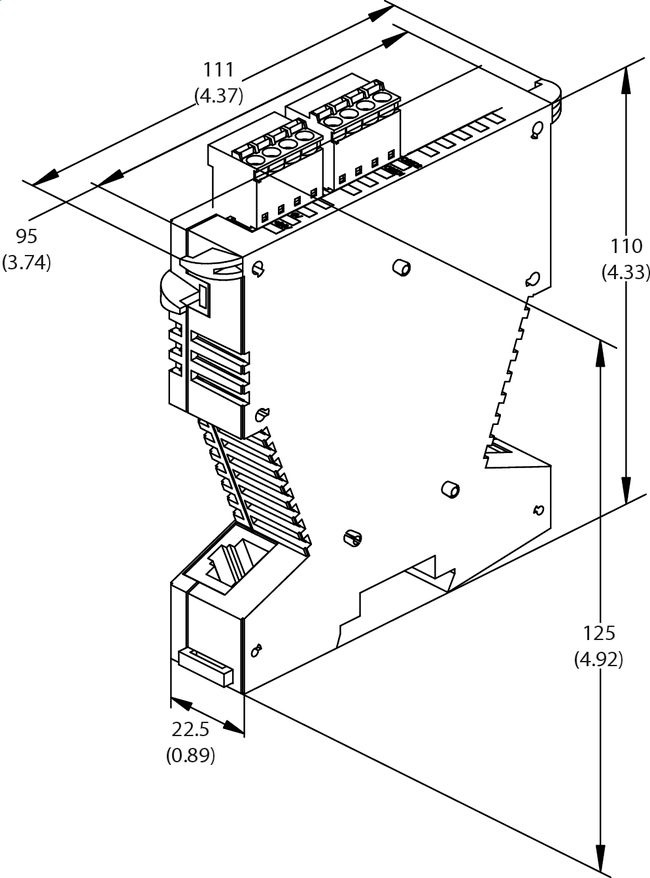

Envolvente de 22.5 mm
Categoría de paro 0
Voltaje de suministro de 24 VCC
Restablecimiento manual o automático
Ocho indicadores LED de diagnóstico
Diseño único que permite la fácil adición de los módulos de expansión del relé
Bloques de terminales extraíbles
Dos salidas auxiliares y estándar
Conexiones RJ45 para cortinas de luz de seguridad Micro 400
Acepta hasta tres unidades del expansor del MSR45E

Tipos de entrada de relé	Salidas de seguridad	Salidas auxiliares	Terminales fijos o extraíbles	Tipo de restablecimiento	Fuente de alim.	Referencia
GuardShield Micro 400	2 PNP	2 PNP	Desmontable	Automático / manual	24 VCC	440R-P221AGS
