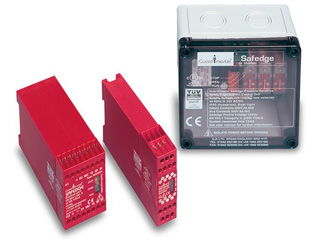

Relé controlador Safedge (Borde de Seguridad) 440F

Referencia: 440F-C251D, 440F-C251P, 440F-C252D

Marca: Allen Bradley

Controladores Safedge:

Los controladores Safedge están diseñados para operar con Bordes sensibles de seguridad Safedge 440F (perfiles Safedge). El controlador monitorea de forma continua el perfil (Borde sensible) para el accionamiento y genera una señal de salida cuando el perfil está presionado.

Descripción general:

Incluye una o dos salidas de seguridad normalmente abiertas y una salida auxiliar normalmente cerrada.
Ofrece 24 VCA/VCC o 120/240 VCA
Incluye supervisión de salida
Proporciona indicadores de estado para MARCHA, PARO y ABERTURA
Incluye restablecimiento manual/automático

El controlador Safedge suministra bajo voltaje al perfil. Cuando el perfil está presionado, el controlador detecta un cambio en la resistencia y apaga los relés de salida. Cuando se libera la presión del perfil, los relés de salida del controlador retornan al estado activado. El controlador tiene relés de seguridad guiados libre y positivamente, con voltaje redundante que pueden utilizarse para interconectarse con el sistema de control de la máquina.

El controlador 251 puede operar a 24 VCA/CC o 120/230 VCA desde distintos terminales. Un interruptor interno cambia el voltaje de funcionamiento de 120 VCA a 230 VCA. El controlador 252 opera a 24 VCA/CC.

Hay un relé de salida disponible para proporcionar una señal acerca del estado del controlador. Tres indicadores LED indican si el controlador se encuentra en la condición de MARCHA, PARO o ABIERTO. El controlador opera en el modo de restablecimiento manual o automático.

SELECCIÓN DE PRODUCTOS (Activos 2022):

Referencia	Salidas de seguridad	Salidas auxiliares	Especifica si los terminales están fijos o extraíbles	Tipo de restablecimiento	Fuente de alimentación eléctrica
440F-C251D	2 N.A.	1 N.C.	Fija	Manual/automático	24 VCA/CC o 110/230 VCA
440F-C252D	1 N.A.				24 VCA/CC
440F-C251P	2 N.A.				24 VCA/CC o 110/230 VCA

El controlador 251 puede operar a 24 VCA/CC o 120/230 VCA desde distintos terminales. Un interruptor interno cambia el voltaje de funcionamiento de 120 VCA a 230 VCA. El controlador 252 opera a 24 VCA/CC.
