Interruptores de enclavamiento de perno

Referencia: 440T-MSALE10*

Marca: Allen Bradley

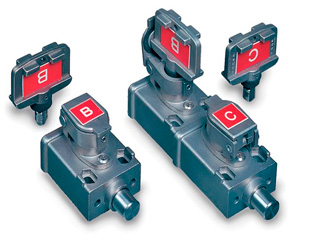

Interruptores de enclavamiento de perno con atrapamiento de llave

Los dispositivos de enclavamiento de perno están diseñados para permitir el acceso a lugares peligrosos cuando se inserta la llave apropiada en el enclavamiento. Estos dispositivos de enclavamiento de perno se fabrican de acero inoxidable 316L para proporcionar un método industrial robusto que evita el acceso a través de las compuertas.

Estos enclavamientos de perno están disponibles en tipos de interruptores mecánicos, eléctricos y de solenoide.

Una ventaja de los dispositivos de enclavamiento de perno es que no es necesario encaminar cables de alimentación eléctrica a la compuerta. Un interruptor giratorio con atrapamiento de llave en un panel de control desconecta la alimentación eléctrica y luego el operador lleva en la mano la llave a la compuerta.

El dispositivo de enclavamiento de perno único (SBL) ha sido diseñado para obtener acceso a lugares peligrosos donde se requiere una exposición corporal parcial. El SBL no se envía con una llave. Si se requieren dos llaves para el acceso corporal parcial, seleccione el dispositivo de enclavamiento de dos pernos (DBL), el cual requiere que ambas llaves estén atrapadas para funcionar. Esta versión del DBL no incluye las llaves.

Cuando se requiere el acceso corporal completo, se debe usar el DBL, con una llave primaria y una segunda llave atrapada (incluida). La llave secundaria realiza la función de una llave personal. Este DBL permite al operador llevar la llave personal al lugar peligroso. Cuando el operador vuelve del lugar peligroso y devuelve la llave personal al DBL, se puede invertir la secuencia de bloqueo y reiniciar el proceso.

Características generales:

Construcción de acero inoxidable 316L
Diversas extensiones de pernos
Operación de presionar/halar del control directo
Conjunto de barril codificado reemplazable
Fijados con tornillos a prueba de manipulación indebida
Tapa antipolvo de acero inoxidable para intemperie estándar
Solenoide y versiones eléctricas
Opciones de llaves múltiples

SELECCIÓN DE PRODUCTOS:

Interruptores de enclavamiento de perno Eléctricos:

Tipo	Condición de la llave atrapada	Perno retraído [mm (pulg.)]	Perno extendido (mm)	Referencia
Llave sencilla con Trojan 9	Llave atrapada para retracción del perno	0	14 (0.55)	440T-MSBSE10*
		3	17 (0.66)	440T-MSBSE11⋆
		6	20 (0.78)	440T-MSBSE12⋆
		13	27 (1.06)	440T-MSBSE13⋆
	Llave libre para retracción del perno	0	14 (0.55)	440T-MSBSE33⋆
		3	17 (0.66)	440T-MSBSE34⋆
		6	20 (0.78)	440T-MSBSE35⋆
		13	27 (1.06)	440T-MSBSE36⋆
Dos llaves con Trojan 5	Ambas llaves atrapadas para retracción del perno	0	14 (0.55)	440T-MDBSE10⋆ ⋆
		3	17 (0.66)	440T-MDBSE11⋆ ⋆
		6	20 (0.78)	440T-MDBSE12⋆ ⋆
		13	27 (1.06)	440T-MDBSE13⋆ ⋆
	Llave primaria atrapada, llave secundaria libre para retractar el perno	0	14 (0.55)	440T-MDBSE14⋆ Ä
		3	17 (0.66)	440T-MDBSE15⋆ Ä
		6	20 (0.78)	440T-MDBSE16⋆ Ä
		13	27 (1.06)	440T-MDBSE17⋆ Ä

⋆ Sustituya el código primario deseado por este símbolo (no se incluye la llave). Consúltenos la Codificación de llaves para la selección de códigos.
Ä Sustituya el código secundario deseado por este símbolo (ncluye la llave). Consúltenos la Codificación de llaves para la selección de códigos..
