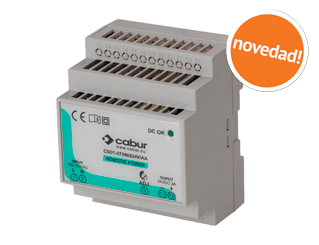

CSD1-060W/012V/AD (60w / 2.5 A)

Referencia: CSD1060W012VAD

Marca: Cabur

Fuente de alimentación conmutada monofásica 2,5A

CSD1060W012VAD es la nueva fuente de alimentación modular de la serie CSD.

Puede ser alimentado por tensión monofásica 90…264 V o por DC 100…370 V
Su principal característica es una doble tensión de salida regulable de 5…15Vdc gracias a un trimmer multivueltas que permite una mayor precisión.
Puede utilizarse para alimentar placas electrónicas o sensores que también requieran una referencia negativa o como tensión de referencia para potenciómetros, evitando así la conexión en serie de las salidas de dos fuentes de alimentación tradicionales.

• Cuando se utiliza en configuración dual, es posible lograr
±5 Vcc/2,5 A, ±10 Vcc/2,3 A, ±12 Vcc/2,1 A, ±15 Vcc/1,7 A más, obviamente, todos los valores intermedios
• Si en cambio las dos salidas se utilizan en serie, es posible obtener
10 Vdc/2,5 A, 24 Vdc/2,1 A, 30 Vdc/1,7 A más obviamente todos los valores intermedios

La fuente de alimentación está equipada con protección electrónica contra sobrecarga, cortocircuito y sobretemperatura.
Como toda la gama CSD, tiene caja de plástico y aislamiento clase 2

**

XCSD1060W012VAD is the new modular power supply of the CSD series

It can be powered by a single-phase voltage 90…264 V or by DC 100…370 V

Its main feature is a dual output voltage adjustable from 5…15Vdc thanks a multi-turn trimmer which allows for more accurate precision.

It can be used to supply electronic boards or sensors that also require a negative reference or as a reference voltage for potentiometers, thus avoiding the series connection of the outputs of two traditional power supplies.

When used in dual configuration, it is possible to achieve

±5 Vdc/2.5 A, ±10 Vdc/2.3 A, ±12 Vdc/2.1 A, ±15 Vdc/1.7 A plus obviously all intermediate values

If instead the two outputs are used in series, it is possible to obtain

10 Vdc/2.5 A, 24 Vdc/2.1 A, 30 Vdc/1.7 A plus obviously all intermediate values

The power supply is equipped with electronic protection against overload, short circuit and overtemperature

Like the entire CSD range, it has a plastic case and class 2 insulation

Características principales:

Entrada monofásica y DC
Protección contra cortocircuitos, sobrecargas y sobretensiones de entrada
Protección contra sobretemperatura
Adecuado para aplicaciones estándar
Clase de aislamiento 2, no se necesita conexión a tierra

Usos aconsejados:

Aplicaciones de automatización industrial
Aplicaciones de automatización civil
Aplicaciones generales en sistemas instalados mediante pequeños paneles remotos

SERIES	DOMOTIC POWER
Code	XCSD1060W012VAD
Type	CSD1-060W/012V/AD
HS code	85044083
INPUT TECHNICAL DATA
Input rated voltage	120–230 Vac
Input voltage AC	90…264 Vac
Input voltage DC	100…370 Vdc (derating Uin
Frequency	47…63 Hz
Current consumption	0.94 A (120 Vac) / 0.54 A (230 Vac)
Inrush peak current	15 A
Power factor	> 0.6
Internal protection fuse	T 2 A
External protection on AC line	MT: C-3 A / Fuse: T-3.15 A
OUTPUT TECHNICAL DATA
Output voltage range	±5…±15 Vdc ±1%
Output adjustable range	±5…±15 Vdc
Continuous current	2.5 A (±5 Vdc), 2.3 A (±10 Vdc), 2.1 A (±12 Vdc), 1.7 A (±15 Vdc)
Overload limiting	7.5 A (±5 Vdc), 5.9 A (±10 Vdc), 5.4 A (±12 Vdc), 4.8 A (±15 Vdc)
Ripple @ nominal ratings	50 mVpp
Hold up time	20ms
Status indication	LED "DC OK"
Parallel connection	possible
Redundant parallel connection	possible with external ORing diode
GENERAL TECHNICAL DATA
Efficiency	75% (5 Vdc output) / 83% (12 Vdc output)
Dissipated power	9.4 W (120 Vac) / 9.5 W (230 Vac)
Operating temperature range	-20…+60°C (derating 2W > 55°C)
Input / output isolation	3 KVac / 60 s (SELV output)
Input / ground isolation	class 2, without PE link
Output / ground isolation	class 2 without PE connection
Standard / approvals	EN 62368-1
EMC Standard	EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
Overvoltage category / pollution degree	II / 2
Protection degree	IP 20
Connection terminal	2.5 mm² / 2.5 mm²
Housing material	UL94V-0 plastic material
Dimensions (LxHxD)	71x62x90 mm
Approximate weight	200 g
Mounting information	vertical on a rail, 10 mm from adjacent components
ACCESSORIES
Mounting rail (IEC60715/TH35-7.5)	PR/3/AC, PR/3/AC/ZB, PR/3/AS, PR/3/AS/ZB
Mounting rail (IEC60715/TH35-15)	PR/3/PP, PR/3/PP/ZB, PR/3/PA, PR/3/PA/ZB
APPROVALS AND MARKINGS	CE, UL CERTIFICATION
