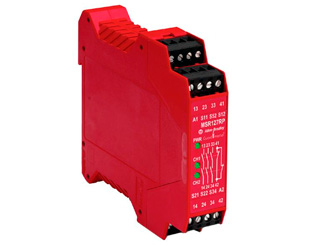

Relé MSR127RP/TP | MSR127tp

Referencia: 440R-N23126

Marca: Allen Bradley

Relé de función única MSR127RTP

El MSR127RTP puede conectarse en tres configuraciones diferentes de cableado de entrada: una normalmente cerrada, dos normalmente cerradas o con dos conexiones PNP desde una cortina de luz. Cuando está conectado en los dos modos normalmente cerrados, el MSR127RTP verifica para determinar si hay fallos cruzados en las dos entradas. Cuando está conectado a las cortinas de luz, la cortina de luz debe realizar la detección de fallo cruzado.

Características generales:

SIL 3 IEC 61508
Categoría 4 según EN 954-1
Categoría de paro 0, 1, 2
Tres contactos de seguridad
Un contacto auxiliar
Monitoreo de fallo cruzado
Restablecimiento manual o monitoreado
Seis salidas de seguridad de estado sólido N.A
Cuatro salidas auxiliares de estado sólido
Uno o dos encoder (sin/cos y TTL)
Ocho indicadores LED de diagnóstico
Puerto de configuración DPI
Envolvente en riel DIN de 67.5 mm
Terminales extraíbles

Aplicaciones:

Cortina de luz
Paro de emergencia
Compuerta de seguridad

Rockwell Automation anuncia que, a partir de diciembre de 2019, se interrumpirá la producción de una pequeña cantidad de relés de seguridad legados en la cartera MSR y ya no estarán disponibles para la venta. Los relés de seguridad recomendados para la migración son de las familias MSR y GSR.

El MSR127TP tiene un restablecimiento automático/manual. Los modelos con restablecimiento automático/manual pueden tener un restablecimiento con puente o pueden convertirse en un restablecimiento manual no monitoreado, añadiendo un interruptor normalmente abierto en el lazo de monitoreo. Los modelos con restablecimiento manual monitoreado realizan la revisión del circuito de monitoreo de salida.

Las salidas incluyen tres salidas de seguridad, normalmente abiertas, así como también una salida auxiliar normalmente cerrada. Las salidas de seguridad tienen contactos internos independientes y redundantes para ayudar a garantizar la función de seguridad. La salida auxiliar es una salida que no es de seguridad, prevista para proporcionar una señal externa acerca del estado de las salidas de seguridad.

SELECCIÓN DE PRODUCTOS (Activos 2022):

Referencia	Tipos de entrada de relé	Salidas de seguridad	Salidas auxiliares	Especifica si los terminales están fijos o extraíbles	Tipo de reinicio (restablecimiento)	Fuente de alimentación eléctrica
440R-N23126	1 N.C., 2 N.C., cortina de luz	3 N.A.	1 N.C.	Fija	Automático/manual	24 VCA/CC
440R-N23129					Manual monitoreado	24 VCA/CC
440R-N23125					Automático/manual	115 VCA
440R-N23128					Manual monitoreado	115 VCA
440R-N23124					Automático/manual	230 VCA
440R-N23127					Manual monitoreado	230 VCA
440R-N23132				Extraíble (tornillo)	Automático / manual	24 VCA/CC
440R-N23135				Extraíble (tornillo)	Manual monitoreado	24 VCA/CC
440R-N23132S				Extraíble (conexión por resorte)	Automático/manual	24 VCA/CC
440R-N23135S				Extraíble (conexión por resorte)	Manual monitoreado	24 VCA/CC
440R-N23131				Extraíble (tornillo)	Automático / manual	115 VCA
440R-N23134					Manual monitoreado	115 VCA
440R-N23130					Automático/manual	230 VCA
440R-N23133					Manual monitoreado	230 VCA

PRODUCT SELECTION:

Reference	Description
440R-N23124	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 230V AC , Fixed,Automatic/Manual Reset
440R-N23125	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 115V AC , Fixed,Automatic/Manual Reset
440R-N23126	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 24V DC , Fixed,Automatic/Manual Reset
440R-N23127	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 230V AC , Fixed,Monitored Manual Reset
440R-N23128	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 115V AC , Fixed,Monitored Manual Reset
440R-N23129	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 24V DC , Fixed,Monitored Manual Reset
440R-N23130	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 230V AC , Removable,Monitored Manual Reset
440R-N23131	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 115V AC , Removable,Automatic/Manual Reset
440R-N23132	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 24V DC , Removable,Automatic/Manual Reset
440R-N23132S	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 24V DC , Removable,Automatic/Manual Reset
440R-N23133	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 230V AC , Removable,Monitored Manual Reset
440R-N23134	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 115V AC , Removable,Monitored Manual Reset
440R-N23135	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 24V DC , Removable,Monitored Manual Reset
440R-N23135S	440R Single Function Safety Relays, 1 N.C.,3 N.O., , 24V DC , Removable,Monitored Manual Reset
